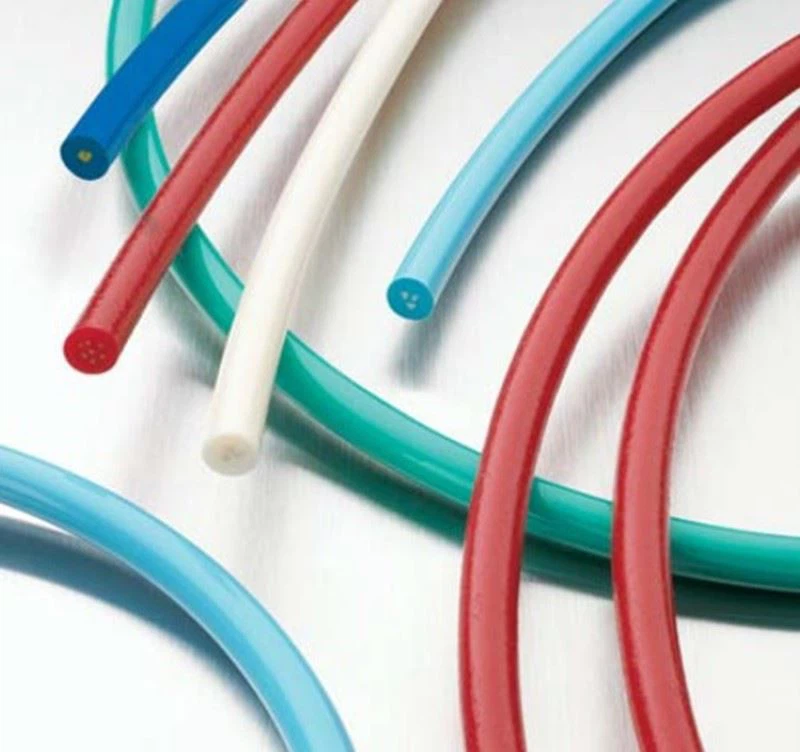

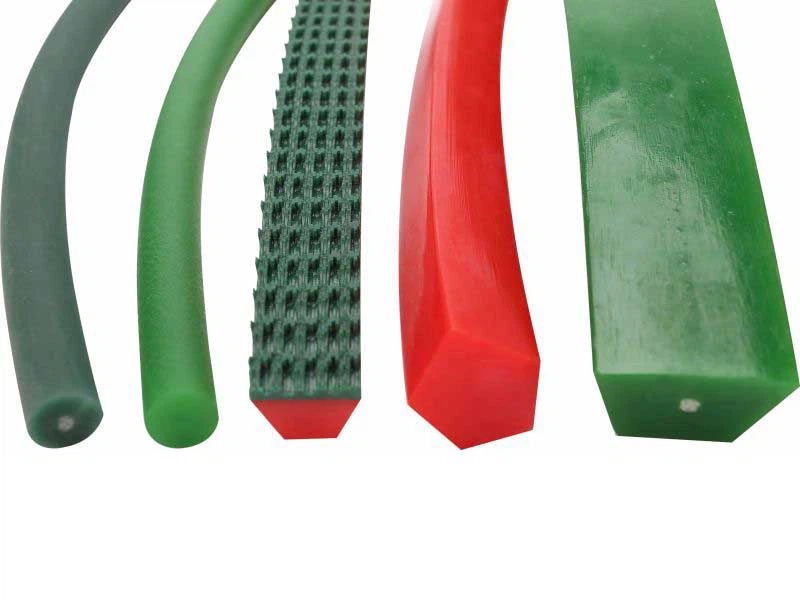

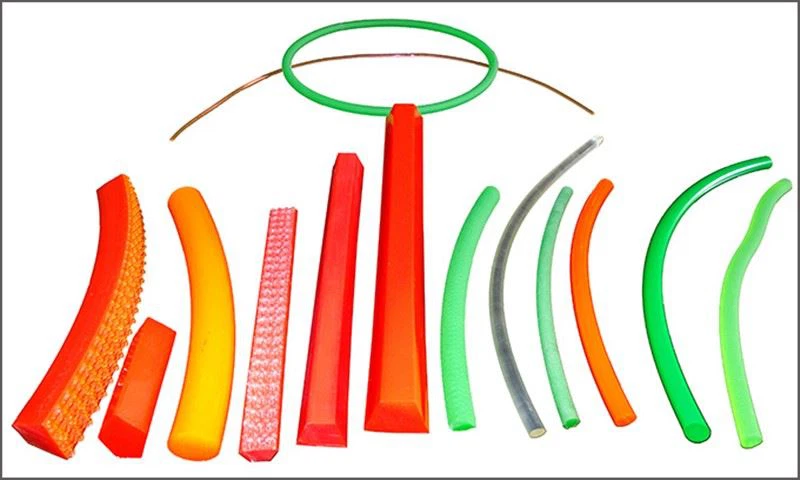

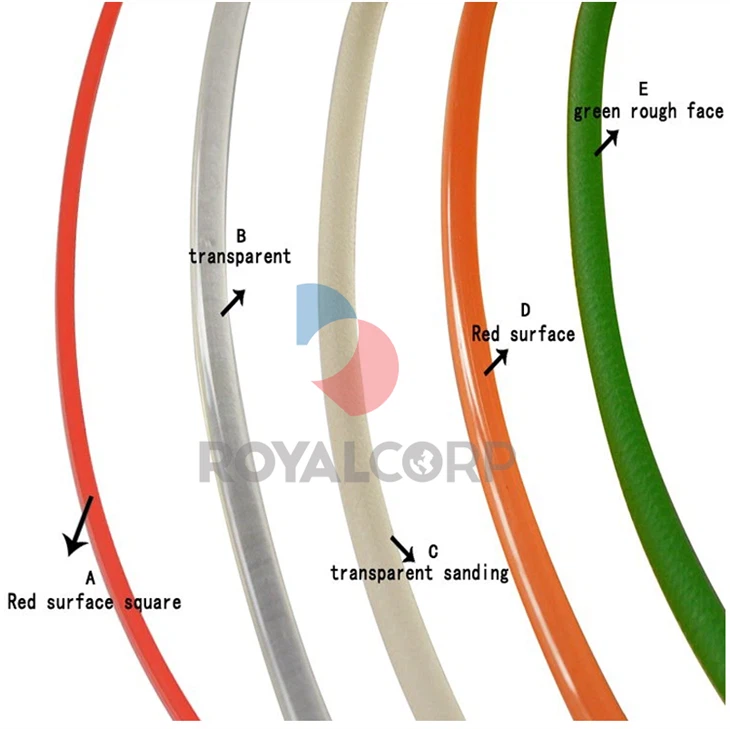

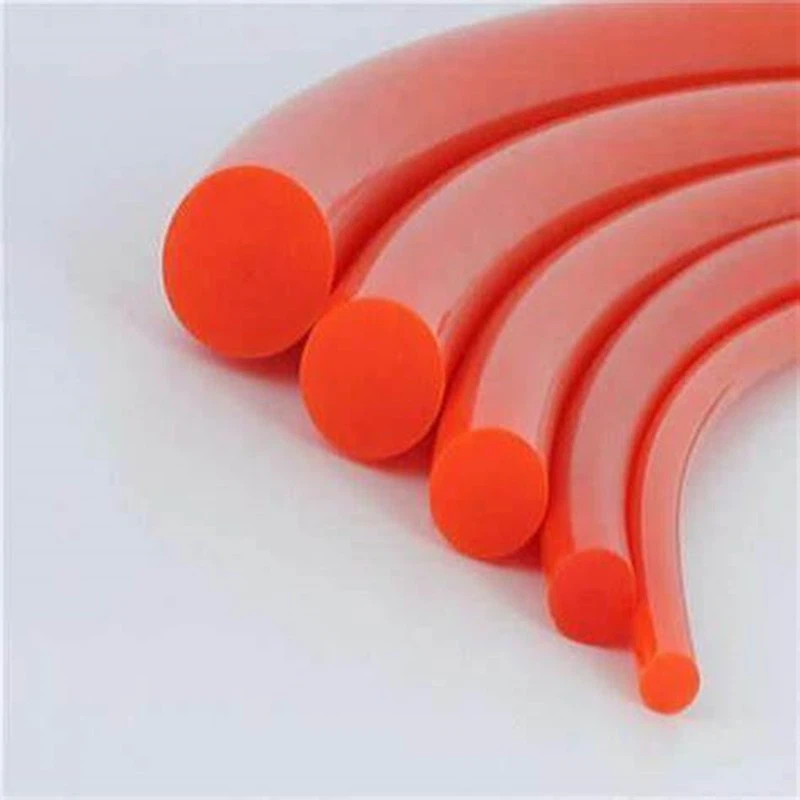

Sabuk RoyalCorp Polyurethane V dan Sabuk Bulat dapat diproduksi dalam berbagai ukuran mulai dari 0,062" (1,57mm) hingga 0,562" (14,27mm) pada penampang melintang. Kami memproduksi sabuk dalam pecahan, desimal, dan setara milimeter serta penampang ukuran cincin-O. Ukuran Sabuk V Poliuretan dan Sabuk Bulat ditentukan berdasarkan panjang, bukan diameter dalam. Panjang minimum kami adalah 3-3/4" (95,25 mm) pada penampang kecil. Sabuk dengan penampang lebih besar akan memiliki panjang minimum lebih panjang. Tidak ada batasan panjang maksimum pada sabuk bundar Pyrathane®.

Sabuk berpenampang bundar akan berjalan dengan baik pada puli vee atau puli bawah bulat. Namun, katrol bawah vee akan memberikan penggerak yang jauh lebih positif daripada katrol bawah bundar karena adanya aksi irisan dari sabuk bundar pada katrol vee. Katrol bawah Vee harus dirancang dengan sudut inklusif kira-kira 36 derajat dan harus cukup dalam sehingga sabuk tidak melewati bagian bawah. Lihat Gambar 1.

Katrol dengan dasar bundar memungkinkan terjadinya selip pada situasi beban lebih tinggi yang mungkin diinginkan atau tidak diinginkan. Katrol alas bundar sebaiknya dirancang dengan radius yang sesuai dengan penampang sabuk yang digunakan. Lihat Gambar 2.

Secara umum kami merekomendasikan sabuk Pyrathane® dijalankan dalam kondisi tegangan, namun beberapa aplikasi mungkin berjalan dengan memuaskan jika kekendurannya dikurangi (dengan tegangan yang sangat kecil). Contohnya adalah ketika berlari di alur vee dimana efek wedging memberikan cengkeraman mengemudi.

Ukuran Penampang Kabel Bulat dengan Panjang Minimum Sabuk Bulat dan Diameter Dalam Minimum

Penampang Kabel		Panjang Sabuk Minimum						ID Sabuk Minimum
Penampang Kabel		Untuk Bahan Durometer 83A		Untuk Bahan Durometer 70A		Untuk Bahan Durometer 92A		Untuk Bahan Durometer 83A		Untuk Bahan Durometer 70A		Untuk Bahan Durometer 92A
inci	MM	inci	MM	inci	MM	inci	MM	inci	MM	inci	MM	inci	MM
.062	-	3.75	95.25	3.75	95.25	3.75	95.25	1.132	28.744	1.132	28.744	1.132	28.744
.070	-	3.75	95.25	3.75	95.25	3.75	95.25	1.124	28.541	1.124	28.541	1.124	28.541
.078	2	3.75	95.25	3.75	95.25	3.75	95.25	1.116	28.338	1.116	28.338	1.116	28.338
.093	-	3.75	95.25	3.75	95.25	3.75	95.25	1.101	27.957	1.101	27.957	1.101	27.957
.100	2.5	3.75	95.25	3.75	95.25	3.75	95.25	1.094	27.779	1.094	27.779	1.094	27.779
.103	-	3.75	95.25	3.75	95.25	3.75	95.25	1.091	27.703	1.091	27.703	1.091	27.703
.118	3	3.75	95.25	3.75	95.25	3.75	95.25	1.076	27.332	1.076	27.332	1.076	27.332
.125	-	3.75	95.25	3.75	95.25	3.75	95.25	1.069	27.144	1.069	27.144	1.069	27.144
.139	-	3.75	95.25	3.75	95.25	3.75	95.25	1.055	26.788	1.055	26.788	1.055	26.788
.157	4	4.00	101.60	4.00	101.60	4.00	101.60	1.116	28.353	1.116	28.353	1.116	28.353
.187	4.75	4.50	114.30	4.5	114.30	4.5	114.30	1.245	31.633	1.245	31.633	1.245	31.633
.197	5	4.50	114.30	4.50	114.30	4.75	120.650	1.235	31.379	1.235	31.379	1.315	33.400
.210	-	4.75	120.65	4.75	120.65	4.75	120.65	1.302	33.070	1.302	33.070	1.302	33.070
.218	5.5	4.75	120.65	4.75	120.65	4.75	120.65	1.294	32.867	1.294	32.867	1.294	32.867
.236	6	5.00	127.00	5.00	127.00	5.00	127.00	1.356	34.431	1.356	34.431	1.356	34.431
.250	-	5.00	127.00	5.00	127.00	5.00	127.00	1.342	34.075	1.342	34.075	1.342	34.075
.274	7	5.50	139.70	5.50	139.70	5.75	146.05	1.477	37.508	1.477	37.508	1.556	39.530
.312	8	6.00	152.40	6.00	152.40	6.00	152.40	1.598	40.586	1.598	40.586	1.598	40.586
.375	-	7.50	190.50	7.50	190.50	7.50	190.50	2.012	51.113	2.012	51.113	2.012	51.113
.437	11	8.50	215.90	8.50	215.90	8.50	215.90	2.269	57.623	2.269	57.623	2.269	57.623
.500	-	9.25	234.95	9.25	234.95	9.50	241.30	2.444	6.087	2.444	6.087	2.524	64.108
.562	-	12.00	304.80	12.00	304.80	13.50	342.90	3.258	82.746	3.258	82.746	3.735	94.874

Rekomendasi Diameter Katrol Minimum

Penampang Sabuk	83A	92A
0,139" dan lebih kecil	.375"	.500"
.156"	.500"	.750"
.187" & .197""	1.00"	1.250"
.218"	1.250"	1.500"
.236"	1.250"	1.750"
.250"	1.500"	2.250"
.312"	2.000"	3.000"
.500"	3.000"	4.000"

Dimensi Sabuk Poliuretan V

Tipe Sabuk	Lebar (dp) mm	Lebar Atas (b) mm	Tinggi mm	Sudut (a)	Panjang Jangkauan	Inci
8	7.5	8	5	40	380~15000	15"~590"
Z	9.5	10	7	40
A	11	13	8	40
B	14	17	11	40
C	19	22	14	40
